IB-TEST - Программное обеспечение для сбора и обработки данных от периметральных датчиков производства компании "CIAS"

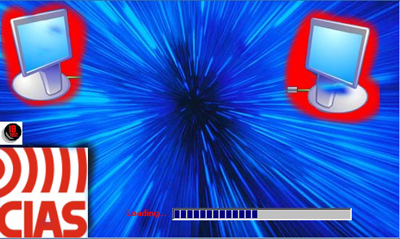

Стартовое окно ПО IB-TEST

Назначение ПО «IB-TEST»

Программное обеспечение «IB-TEST MAP PRO» предназначено для контроля и визуального отображения на экране монитора состояния внешних периметральных датчиков, производства компании CIAS. Обмен данными с охранными датчиками осуществляется по сети стандарта RS485 по протоколу CIAS версии 7.хх. и выше. Программное обеспечение IB-TEST MAP PRO может использоваться совместно с аппаратным комплексом IB-SYSTEM или без него. Максимальное число охранных датчиков, контролируемых с помощью комплекта ПО «IB-TEST MAP PRO» – 128 однопозиционных датчиков или 64 двухпозиционных (приемник + передатчик).

Функциональные возможности ПО «IB-TEST MAP PRO»

2 режима работы: Slave – ведомый и Master – ведущий.
В режиме Slave компьютер с ПО «IB-TEST» подключается к центральной стойке IB-SYSTEM. Функции опроса (polling) периметральных датчиков выполняет центральное оборудование системы IB-SYSTEM, отправляя на компьютер с ПО «IB-TEST» результат опроса, т.е. ответы датчиков.

При работе в режиме Master – коммуникационная линия с датчиками подключается непосредственно к COM-порту компьютера через преобразователь интерфейсов RS485/RS232. Функции опроса выполняются средствами ПО «IB-TEST».

Поиск устройств
В ПО «IB-TEST» имеется функция быстрого поиска подключенных устройств. Если все датчики правильно подключены к линии питания, к сетевой линии и корректно установлены их сетевые адреса, то функция быстрого поиска позволит автоматически определить количество и тип подключенных датчиков.

Графический интерфейс
Графический интерфейс ПО «IB-TEST» позволяет отображать состояния подключенных к системе датчиков в табличном виде, без плана объекта. Система позволяет контролировать 4 состояния датчиков - Тревога, Авария, Отказ, Потеря Связи. В зависимости от текущего состояния датчика ячейки в таблице выделяются разными цветами: красный – Тревога; синий – Авария; желтый – Отказ; оранжевый – Потеря Связи.
Табличное представление данных оправдано при большом количестве контролируемых датчиков, более 50, когда нет возможности корректно разместить иконки датчиков на графическом плане объекта, например в ПО «IB-TEST MAP PRO».

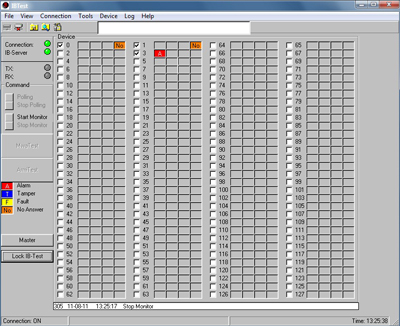

Пример графического интерфейса ПО IB-TEST

Звуковые оповещения
События в системе, например изменение состояние датчиков, могут сопровождаться звуковыми сигналами. Для каждого события (Тревога, Авария и т.д.) установлен определенный звуковой сигнал.

Журнал Событий
В ПО «IB-TEST» предусмотрен журнал событий, который позволяет сохранять в памяти историю изменения состояния датчиков и действия операторов. Все события имеют метки даты и времени. Емкость журнала событий устанавливается администратором системы.

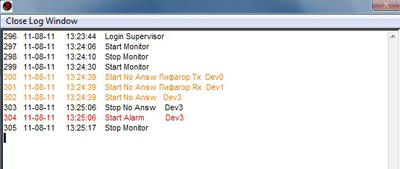

Окно журнала событий ПО IB-TEST

Многоуровневый доступ
ПО «IB-TEST» предусматривает многоуровневый доступ к различным функциям управления и настройкам системы, защищенный индивидуальными паролями. В системе предусмотрена поддержка 1 пользователя с правами Администратора и 10 пользователей с правами Оператора.

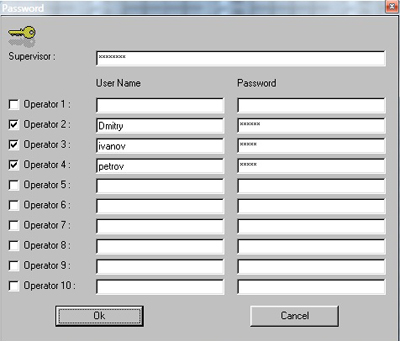

Окно пользователей системы ПО IB-TEST

Снятие/постановка под охрану
ПО «IB-TEST» в реальном времени отображает текущее состояние датчиков охраны. Принятие Тревог происходит без участия оператора, т.е. ячейка состояния датчика в таблице и звуковой сигнал тревоги будут активированы до тех пор, пока датчик не вернется в дежурное состояние.Оператор имеет возможность вкл./откл. мониторинг состояния отдельных датчиков или групп датчиков.
Требования к компьютеру
  • ЦП: Pentium III, частота 500 МГц или выше;
  • RAM: 64 Мбайт (Рекомендованная – 128 Мбайт);
  • Видеоадаптер: минимум 8 Мбайт, Разрешение 1024х768, 65536 цветов (рекомендованное разрешение – 1280х1024);
  • 1 порт RS-232;
  • 1 порт USB;
  • 1 порт LPT;
  • Windows 2000 – Windows XP – Windows Vista – Windows 7;
  • 10 Мбайт свободного пространства на диске.
Комплект поставки
  • 1 компакт-диск с программой;
  • 1 преобразователь интерфейсов RS232/RS485;
  • 1 комплект кабелей переходников для подключения преобразователя интерфейсов к компьютеру и коммуникационной линии RS485;
  • 1 защитный ключ (dongle) для LPT порта.
