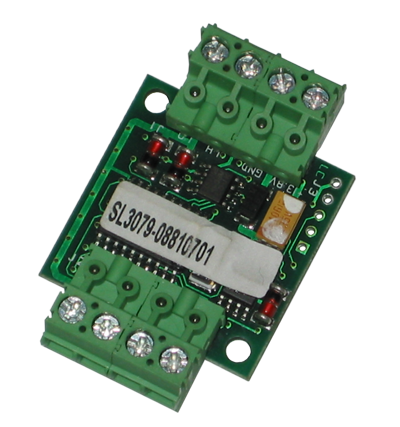

| Устройство IB-Transponder-1 представляет собой модуль расширения системы IB-System и предназначен для подключения охранных датчиков с релейными выходами к последовательной сети стандарта RS485. Максимальное количество модулей расширения IB-Transponder-1, подключаемых к сетевой системе, составляет 88. |
Транспондер снабжен коммуникационным интерфейсом для сети RS485. Интерфейс имеет опцию для установки режима окончания линии (терминации). Каждый Транспондер имеет свой индивидуальный адрес, используемый в сети RS485.
|
К входу каждого Транспондера подключается один датчик (или один шлейф) с релейными выходами. Релейные сигналы охранного датчика подаются на Транспондер по симметричной кабельной линии. В схеме подключения применяются контрольные резисторы, позволяющие контролировать состояние кабельной линии, определяя обрыв или короткое замыкание сигнального кабеля.
|
Предполагается, что датчик имеет три релейных выхода – Тревога (ALARM), Вскрытие (TAMPER) и Отказ (FAULT). Схема подключения выходных реле датчика к симметричной кабельной линии показана на Рис. 2. Такая схема позволяет различать несколько состояний датчика, в зависимости от состояния выходных реле датчика. Предполагается, что все выходные реле датчика имеют нормально замкнутые контакты.
|
|
Рис.2
|
| На Рис. 3 представлена диаграмма, иллюстрирующая зависимость напряжения на входе Транспондера в зависимости от состояния контактов выходных реле датчика. |
|
Рис.3
|
| Транспондер IB-Transponder-1 питается от источника постоянного тока с напряжением 13,8 Вольт (номинальное напряжение источника – 12 Вольт). Напряжение для питания Транспондера можно взять непосредственно с подключаемого к Транспондеру датчика. |
| Небольшие габаритные размеры - 30х30 мм, а также температурное исполнение - 25°…+ 60°С позволяют размещать модуль IB-Transponder-1 в корпусах подключаемых внешних датчиков. |
